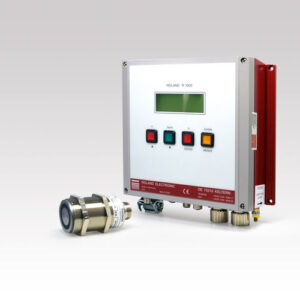

UDK20シリーズ

自動車産業のプレス工場では、鋼鉄の代わりにアルミニウムやその他の非鉄金属が使用されるケースが増えています。ブランク材をプレスに自動的に装填する場合、金型にブランク材が2枚入らないように注意する必要があります。そうしないと、機械や金型が損傷し、高額な修理費や生産ロスにつながる可能性があります。2枚板検出器 UDK 20 は、鋼鉄およびアルミニウムのブランク材を 1 つのセンサーだけで監視することで、このような2枚重ね状態を確実に防止できます。

PW42AGS タイプのセンサーを 1 つまたは 2 つ UDK20 に直接接続するか、センサー切り替え装置 SSBUDK10 を介して最大 4 つのセンサーが接続できます。センサーは、PLC または新しいシーケンサースイッチング方式 (直接接続された 2 つのセンサーのみに適用) によって順番にアドレス指定できます。シーケンス機能により、PLC による測定チャネルまたはプログラムの切り替え時間が不要になります。例えば厚さ 1 mm、2 枚重ね閾値 120 %、PW42AGS センサー 2 台を使用した鋼板の 2 枚重ね検出には、シーケンスモードでわずか 115 ミリ秒しかかかりません。対照的に、PLC によるプログラム切り替えによる同じ測定には 370 ミリ秒以上かかります。

● ユニットに最大 2 個のセンサーを直接接続可能 (バージョン 2 PW)、セ ンサー12345置経由で最大 4 個のセンサーを接続可能
● 255種類のシート厚さと材質をプログラム可能
● 上限閾値と下限閾値限界の監視
● 動作電圧とセンサーの監視
● 3ビットのPLC入力と5ビットのPLC出力のフォトカプラインターフェース
● プロセス及びパラメータインターフェースを備えたフィールドバスインターフェース – Profibus-DP – ControlNet – DeviceNet
– CanOpen
– Interbus-S
– ProfiNet IO
– CC-Link
– EtherNet/IP
– EtherCAT
