UFD40シリーズ

UFD40 は、ワイヤ、ケーブル、チューブの欠陥、突合せ溶接、機械的接続の検出に役立ちます。プロセス制御領域での使用に特化して開発されました。

UFD40 は、選択可能な試験周波数、ハイパス/ローパスフィルター、Y 評価、ベクトル評価など、自動欠陥検査で使用される従来の渦電流試験装置で知られている機能を備えています。

これにより、システムは同じハードウェアでさまざまな欠陥箇所や継ぎ目を検出できます。

● ワイヤ、ケーブル、チューブ内の欠陥、突合せ溶接部、機械的接続部の非接触検出

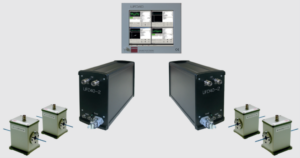

● モジュール設計
● 測定チャンネルの独立した機能
● 測定チャンネルと顧客PLCの独立したリアルタイム通信
● 自動化のための産業用インターフェース
● 測定チャンネルの視覚化と操作のためのホストPC

材料がセンサーを通過すると、材料内の渦電流の形成の変化(欠陥のある箇所、接続、または継ぎ目)によって不規則性が検出されます。評価電子機器は、フィールドバスネットワーク経由で顧客側 PLC に直接測定結果を送信し、RS232/イーサネット (接続されている場合) 経由でホスト PC に送信します。

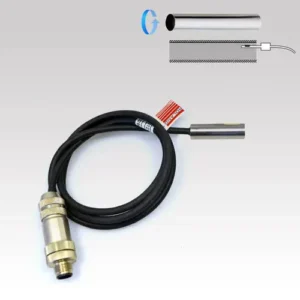

測定原理は渦電流測定のプロセスに基づいています。実際の測定には、貫通式コイルに材料を通すかたちで使用されます。欠陥検出には、他の差動 コイルも使用できます。測定中のサンプルレートは 15 kHz です。材料速度が 10 m/秒の場合、システムは 0.6 mm 間隔での解像度を実現できます。
