Products Detail 二枚重ね検出装置

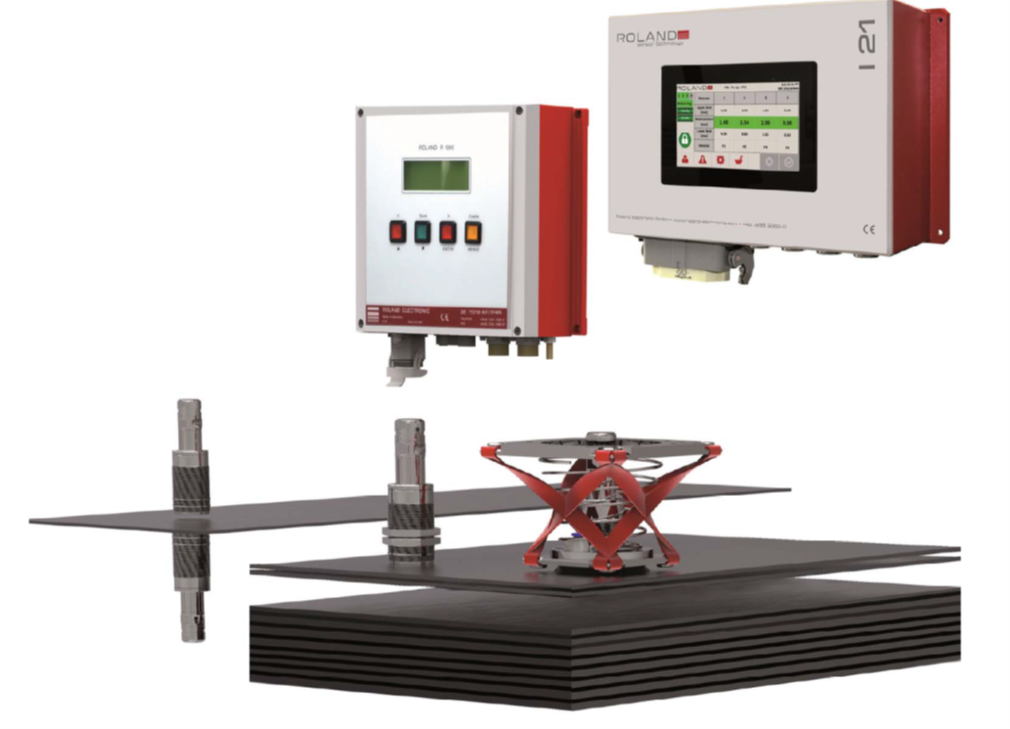

自動車産業のプレス工場では、鋼鉄の代わりにアルミニウムやその他の非鉄金属が使用されるケースが増えています。ブランク材をプレスに自動的に装填する場合、金型にブランク材が2枚入らないように注意する必要があります。そうしないと、機械や金型が損傷し、高額な修理費や生産ロスにつながる可能性があります。2枚板検出器 は、鋼鉄およびアルミニウムのブランク材を 1 つのセンサーだけで監視することで、このような2枚重ね状態を確実に防止できます。

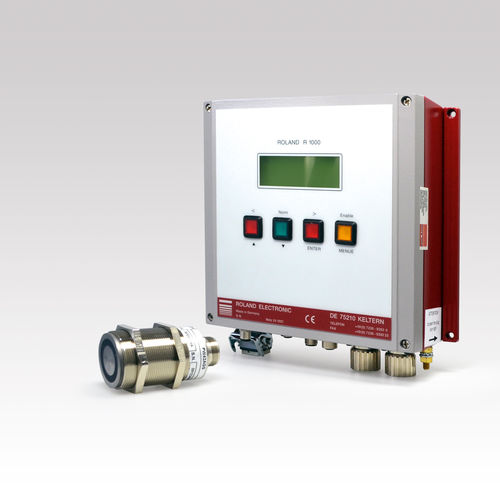

PW42AGS タイプのセンサーを 1 つまたは 2 つ UDK20 に直接接続するか、センサー切り替え装置 SSBUDK10 を介して最大 4 つのセンサーが接続できます。センサーは、PLC または新しいシーケンサースイッチング方式 (直接接続された 2 つのセンサーのみに適用) によって順番にアドレス指定できます。シーケンス機能により、PLC による測定チャネルまたはプログラムの切り替え時間が不要になります。

例えば厚さ 1 mm、2 枚重ね閾値 120 %、PW42AGS センサー 2 台を使用した鋼板の 2 枚重ね検出には、シーケンスモードでわずか 115 ミリ秒しかかかりません。対照的に、PLC によるプログラム切り替えによる同じ測定には 370 ミリ秒以上かかります。

● ユニットに最大 2 個のセンサーを直接接続可能 (バージョン 2 PW)、セ ンサー12345置経由で最大 4 個のセンサーを接続可能
● 255種類のシート厚さと材質をプログラム可能
● 上限閾値と下限閾値限界の監視
● 動作電圧とセンサーの監視
● 3ビットのPLC入力と5ビットのPLC出力のフォトカプラインターフェース
● プロセス及びパラメータインターフェースを備えたフィールドバスインターフェース – Profibus-DP – ControlNet – DeviceNet
– CanOpen
– Interbus-S
– ProfiNet IO
– CC-Link
– EtherNet/IP
– EtherCAT

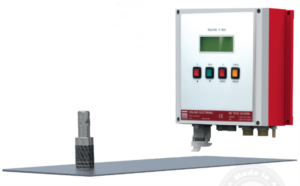

電磁力と渦電流測定原理を組み合わせたものです。片側からのみシートの厚さを監視し、鋼の場合は測定中にのみ力を及ぼします。シートの厚さが変化すると、インダクタンスが変化します。制御ユニットは、この変化から生じるシートの厚さを計算します。事前に設定されたしきい値に基づいて、0 シート、1 シート、または 2 シートの出力信号が生成されます。

制御ユニットは、さまざまな機能を備えた B、C、およびフィールドバスバージョンで利用できます (技術データを参照
)。すべての制御ユニットは、255 のパラメータ (厚さ) で利用できます。バージョンとそのパフォーマンス機能は、機器の指定に
記載されています。標準制御ユニットには、255 のパラメータを選択するための DC24V パラレルインターフェイスがあります。
フィールドバス制御ユニットの場合、選択はフィールドバス経由で行われます。
