Products Detail 破裂板

カテゴリー

現在、情報は更新中です。

Overview

圧力容器、ダクトなどの密閉された装置が圧力によって破損することを防止するために用いられる安全部品である。



あらかじめ設定された圧力と温度で、容器内の過剰圧力を開放してシステムや装置を保護する。

圧力容器や配管などの強度がより弱い部分に設置し、内圧が異常昇圧した時に、 破裂板が破裂して流体を噴出させて圧力を下げ、容器や配管を守る。

金属やグラファイト等の破裂板が流体圧力によって単純に破裂するだけなので、電気等の外部動力は必要ない。

破裂板

Product Line

About

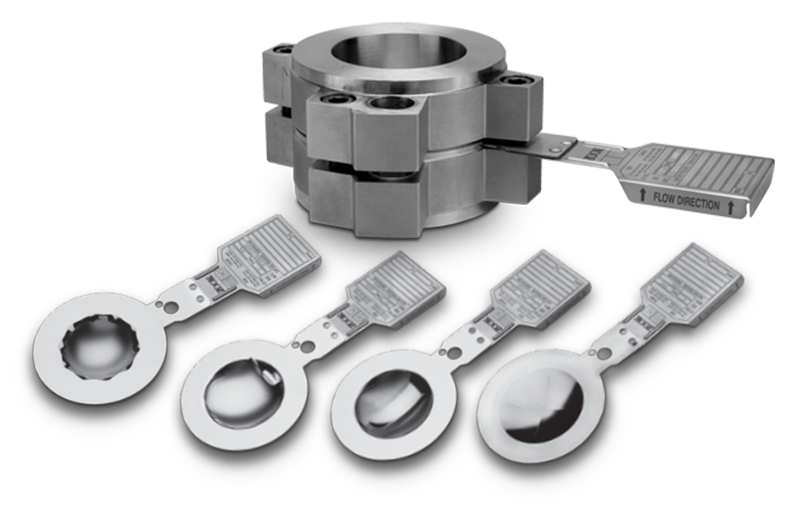

破裂板、ホルダー、バキュームサポート等で構成されている。

ディスク（Disc）

破裂板と呼ばれる金属等の板。設定された圧力と温度で破壊される部分。
ディスクに使用する材料は、ディスクに接触する流体に応じた素材を用いる。

ホルダー（Holder）

Discを確実に固定するための部品。挟みこみ型、スクリュー型・ユニオン型等がある。

バキュームサポート（Vacuum Suport）

装置内が真空や背圧になる場合に使用し、Discの上流側に重ねるようにして取り付け、

Discの変形や座屈を防ぐショックアブゾーバの役目をする部品。通常は、引張型の真空仕様に使用する。

破裂板

Merit

破裂板の利点：
ー安全弁を保護
ー機器・装置の保護
ープラントの保護
ー低コスト
ータンパープルーフ
ーユーザ・作業者の保護
ー密閉性のシール

破裂板

Technology

航空、磁気共鳴画像、軍事と防衛、OEM（受託製造）

石油業界、宇宙向け設備、樹脂押出成形、電力&エネルギー

冷凍システム、研究大学及び実験室、超高純度なアプリケーション

破裂板
破裂板

Message

競合他社にはない幅広い品揃えで、優れた性能を発揮します。
カスタマイズにも柔軟に対応し、お客様の難しい用途や条件に対しても最適なご提案が可能です。
豊富な知見をもとに、サービス面・技術面の両面からしっかりとサポートいたします。

ぜひお気軽にお問い合わせください。
