Products Detail タイヤスチールコード検査装置

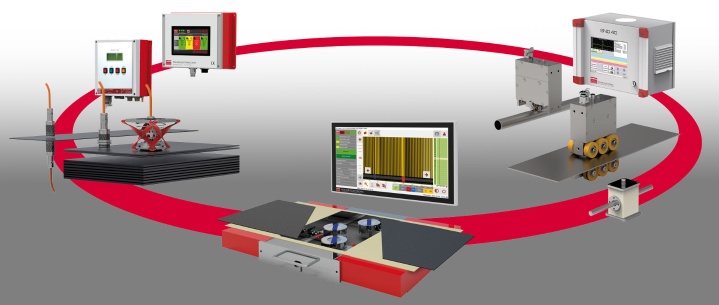

SIS VISIONシステムは、センサそれに対応するハードウェア、ソフトウェア、およびタッチコントロールパネルで構成されています。

お客様のシステムに合わせてセンサーの数を選択し、最適かつシンプルに配置することで、コード幅全体をオンラインかつ確実に、生産スピードのまま監視することができます。この新技術では、ワイヤーの距離だけでなく、ワイヤーの位置とワイヤー密度（EPDM = Ends Per DeciMeter）も計測されます。

● スチールコードのワイヤー距離とワイヤー位置のオンライン品質監視（全生産速度、本体側とブレーカー側を含む)
● 新しい高分解能センサー技術
EDPM / EPI 表示
● 新規・既存プラントへの組み込みが容易
● LTR、TBR、PCR、OTR用

測定原理：磁気誘導

材料： タイヤ製造におけるスチールコードベルト

幅： 50～4800 mmのスチールコードウェブ（その他：要相談）

100%カバレッジ率での検査幅：1440 mm（24個のセンサーの場合）

スチールコードベルトの厚さ:  1 -10.0 mm（その他：要相談）

線径:  0.5 – 8.0 mm（その他リクエストに応じる）

ワイヤー 角度： 15°～90°

コンベアベルトの厚さ:   1.5～2.5 mm（推奨）

センサーキャリアシートの厚さ:   1.0～1.5 mm（推奨）

コンベアベルト + センサーキャリアシート = 標準厚さ:  4.0mm

90°の角度での輸送速度:  0.5～60 m/分

17°の角度での輸送速度:   2.0 – 100 m/分

センサーの数:  1～24

1センサーの検出幅:  2 x 30 mm

プログラム:   IO-PLCで31、フィールドバスで9999
